Konfigurasi Point To Multipoint di Mikrotik RB-433AH

Apa  itu  Point  to  Multipoint ?
Point  to  Multipoint  Adalah  satu  komputer/perangkat  yang  dapat  di sambungkan  ke  banyak  komputer/perangkat  dan  biasanya  jaringan  ini digunakan  pada  area  hotspot  ataupun  pada  warnet.  Karena  dari  1  server di  sebar  ke  beberapa  client.

Untuk  contoh  pada  pembahasan  kali  ini  adalah,  Sebuah  router  mikrotik Rb-433AH  akan  terhubung  ke  dua  Router  serupa.
Penggunaan  ini  bisa  diaplikasikan  untuk  menghubungkan  antara  kantor pusat,  dengan  kantor  -  kantor  cabangnya.

 Mikrotik RB-433AH dengan Antenna Grid TP-Link.

Perangkat  diatas,  adalah  perangkat  yang  akan  digunakan  pada pembahasan  kalli  ini.  Untuk  bahan  -  bahan  yang  diperlukan  adalah :

{+}  3  Buah  Router  Mikrotik  Rb-433AH

{+}  3  Buah  Antenna  Grid  TP-Link

{+}  4  Buah  kabel  UTP  Cross

{+}  Aplikasi  Winbox

{+}  1  Buah  Laptop  untuk  remote

Okeyy  langsung  saja  kita  mulai  langkah  konfigurasinya.

KONFIGURASI DI AP SIDE ( Router AP)

1.} Pertama,  Log  in  kedalam  Router  melalui  aplikasi  Winbox.

Klik  Mac-Address  =>  Connect

2.} Selanjutnya  buka  menu  Interface  dan  aktifkan  interface  WLAN1nya.

3.} Aktifkan  interface  WLAN1  nya.  Klik  WLAN1  dan  Klik  icon  ceklist.

4.} Buat  security  access  point  terlebih  dulu.  Penulis  menggunakan pengamanan  jenis  autentikasi  WPA  &  WPA2.

Masuk  ke  menu  Wireless  =>  pilih  menu  Security  Profiles  =>  klik icon (+)

Nama                :   profile1

Mode                 :  dynamic  keys

Tipe autentikasi  :  ceklist  WPA  PSK  &  WPA2 PSK

WPA Pre-shared Key   :  Isi  password  sesuai  keinginan  &  kebutuhanmu.

WPA2 Pre-shared Key :  Isi  password  yang  sama  dengan  atasnya.

Jika  sudah  klik  Apply  dan  OK.

5.} Ini hasil dari konfigurasi Security AP nya.

6.}  Langkah  selanjutnya  adalah  mengkonfigurasi  AP  mode  nya.

Masuk  ke  menu  wireless  lalu  double  klik  interface  WLAN1  nya.

Mode     :  AP bridge   (mode AP untuk PTMP)

Band     :  5GHz-A (band bisa disesuaikan sesuai kebutuhan)

Channel :  20MHz  (default)

Frequency        :  5200 (bisa disesuaikan sesuai kebutuhan)

SSID     :  isikan nama SSID sesuai kebutuhan.

Radio name      :  isikan sesuai dengan kebutuhan.

Security profiel : profile1  (security AP yang tadi kita buat)

Jika  sudah  selesai,  silahkan  Apply  dan  OK.

7.} Konfigurasi  IP  Address  untuk  wlan1  nya.  Wlan1  ini  adalah  interface yang  nantikan  akan  terhubung  ke  Router  Station.

Masuk ke Menu IP => Address => klik icon (+)

Untuk  IP  Address  WLAN1  di  Router  AP  :  34.34.34.1/24

Jika  sudah  jangan  lupa  di  Apply  lalu  OK.



KONFIGURAS DI STATION SIDE ( Router Station 1 )

1.} Pertama, Aktifkan interface wirelessnya.
Masuk ke menu Wireless => klik interface wlan1 => klik icon ceklist

2.} Buat  security  wireless  terlebih  dulu.  Penulis  menggunakan pengamanan  jenis  autentikasi  WPA  &  WPA2.

Masuk  ke  menu  Wireless  =>  pilih  menu  Security  Profiles  =>  klik icon (+)

Nama                :   profile1

Mode                 :  dynamic  keys

Tipe autentikasi  :  ceklist  WPA  PSK  &  WPA2 PSK

WPA Pre-shared Key   :  password  harus  sama  dengan  Router  AP.

WPA2 Pre-shared Key :  password  harus  sama  dengan  Router  AP.

Jika  sudah  klik  Apply  dan  OK.

3.}  Langkah  selanjutnya  adalah  mengkonfigurasi  Station  mode  nya.

Masuk  ke  menu  wireless  lalu  double  klik  interface  WLAN1  nya.

Mode     :   station  (mode station untuk PTMP)

Band     :   5GHz-A  (harus sama dengan Router AP)

Channel :   20MHz   (harus sama dengan Router AP)

Frequency        :  5200  (harus sama dengan Router AP)

SSID     :   Klik  "Scan.."  untuk  mencari  SSID  Router  AP

Radio name      :  isikan  sesuai  dengan  kebutuhan.

Security profiel :  profile1  (security profile yang tadi kita buat)

4.} Masukkan  interface  wlan1,  lalu  klik  Start.

Selanjutnya  klik  SSID  yang  berasal  dari  router  AP.  Lalu  klik  Connect.

Nah,  disini  SSID  dari  router  AP  sudah  masuk,  selanjutnya  Apply  dan OK.

5.} Selanjutnya  pasang  IP  address  untuk  wlan1  nya.
Masuk  menu  IP  =>  Address  =>  klik icon (+)
IP  Address  untuk  interface  wlan1  yang  mengarah  ke  router  AP adalah  34.34.34.2/24.

Jika  sudah,  jangan  lupa  di  Apply  dan OK.

KONFIGURASI DI STATION SIDE ( Router Station 2 )

1.} Buat  security  wireless  terlebih  dulu.  Penulis  menggunakan pengamanan  jenis  autentikasi  WPA  &  WPA2.

Masuk  ke  menu  Wireless  =>  pilih  menu  Security  Profiles  =>  klik icon (+)

Nama                :   profile1

Mode                 :  dynamic  keys

Tipe autentikasi  :  ceklist  WPA  PSK  &  WPA2 PSK

WPA Pre-shared Key   :  password  harus  sama  dengan  Router  AP.

WPA2 Pre-shared Key :  password  harus  sama  dengan  Router  AP.

Jika  sudah  klik  Apply  dan  OK.

2.}  Langkah  selanjutnya  adalah  mengkonfigurasi  Station  mode  nya.

Masuk  ke  menu  wireless  lalu  double  klik  interface  WLAN1  nya.

Mode     :   station/station  bridge  (mode station untuk PTMP)

Band     :   5GHz-A  (harus sama dengan Router AP)

Channel :  20MHz   (harus sama dengan Router AP)

Frequency        :   5200 (harus sama dengan Router AP)

SSID     :  Klik "Scan.." untuk mencari SSID Router AP

Radio name      :  isikan  sesuai  dengan  kebutuhan.

Security profiel :  profile1  (security profile yang tadi kita buat)

3.}  Masukkan  interface  wlan1,  lalu  klik  Start.

Selanjutnya klik  SSID  yang  berasal  dari  router  AP.  Lalu  klik  Connect.

Nah,  disini  SSID  dari  router  AP  sudah  masuk,  selanjutnya  Apply  dan OK.

4.} Selanjutnya  konfigurasi  IP  address  untuk  interface  wlan1  nya.  Disini untuk  IP  address  wlan1  di  router  station 2,  diberikan  IP  address 34.34.34.5/24

CEK PING antar Router

Ping dari Router AP => Router station 1 & Router Station 2

IP  Address  Router  AP  adalah  34.34.34.1/24
Ketika  melakukan  tes  PING  ke  IP 34.34.34.2  (Router Station 1)  &  IP 34.34.34.5  (Router Station 2).
Hasilnya  Reply  TTL,  seperti  pada  gambar  diatas.  Yang  menandakan  bahwa  Router  AP  bisa  berkomunikasi  dengan  Router  Station  1  dan  Station 2.

Tes PING dari Router Station 1 => Router AP dan Router Station 2

IP  Address  Router  Station 1  adalah  34.34.34.2/24
Ketika  melakukan  tes  PING  ke  IP 34.34.34.1  (Router AP)  &  IP 34.34.34.5  (Router Station 2).

Hasilnya  Reply  TTL,  seperti  pada  gambar  diatas.  Yang  menandakan  bahwa  Router  Station 1  bisa  berkomunikasi  dengan  Router AP dan  Station 2.

Tes PING dar Router Station 2 => Router AP dan Router Station 1

IP  Address  Router  Station 2  adalah  34.34.34.5/24
Ketika  melakukan  tes  PING  ke  IP 34.34.34.2  (Router Station 1)  &  IP 34.34.34.1  (Router AP).

Hasilnya  Reply  TTL,  seperti  pada  gambar  diatas.  Yang  menandakan  bahwa  Router  Station 2  bisa  berkomunikasi  dengan  Router AP dan  Station 1.

Ketika dilihat di Tabel Registration masing - masing router :
ROUTER AP

Router Station 1 dan Station 2 sudah masuk kedalam tabel Registration di Router AP.


ROUTER STATION 1 & STATION 2

Router AP pun sudah masuk kedalam tabel Registration di Router Station 1.


Okeyy mungkin sekian mengenai proses konfigurasi Poin To Multipoint menggunakan Perangkat Mikrotik RB-433AH. Semoga bermanfaat untuk pembaca semua yaaa ^^

Read more

Konfigurasi Point to Point di Mikrotik RB-433AH

APA ITU POINT TO POINT ?

Point  to  Point  Adalah  salah  satu  komputer/perangkat  jaringan  yang disambungkan  ke  satu  perangkat/komputer  lain,  baik  menggunakan perangkat  wireless  maupun  menggunakan  kabel  Lan  saja.

Contoh : kita melakukan sharing antar laptop menggunakan kabel Lan Cross.

Dalam  contoh  yang  lain  adalah,  seperti  Gedung  A  terhubung  dengan Gedung  B  melalui  perangkat  jaringan/network.  Seperti  pada  gambar  ilustrasi  diatas.

Untuk  Point  To  Point  kali  ini,  penulis  menggunakan  Mikrotik  RouterBoard 433AH.

Mikrotik RB-433AH & Antenna Grid

UTP Cross cable

Bahan  -  Bahan  yang  digunakan  adalah  :

{+} 2  Buah  Mikrotik  RB-433AH  beserta  antenna  grid  nya.

{+} 2  Kabel  UTP  Cross

{+} Aplikasi  Winbox

{+} 2  buah  Laptop  (untuk remote dan Client)

Okeyy  kita  mulai  saja  konfigurasinya.

KONFIGURASI DI AP SIDE ( Router AP)

-Konfigurasi  AP

1.} Pertama,  Log  in  kedalam  Router  melalui  aplikasi  Winbox.

Klik  Mac-Address  =>  Connect

2.} Selanjutnya  buka  menu  Interface  dan  aktifkan  interface  WLAN1nya.

3.} Aktifkan  interface  WLAN1  nya.  Klik  WLAN1  dan  Klik  icon  ceklist.

4.} Buat  security  access  point  terlebih  dulu.  Penulis  menggunakan pengamanan  jenis  autentikasi  WPA  &  WPA2.

Masuk  ke  menu  Wireless  =>  pilih  menu  Security  Profiles  =>  klik icon (+)

Nama                :   profile1

Mode                 :  dynamic  keys

Tipe autentikasi  :  ceklist  WPA  PSK  &  WPA2 PSK

WPA Pre-shared Key   :  Isi  password  sesuai  keinginan  &  kebutuhanmu.

WPA2 Pre-shared Key :  Isi  password  yang  sama  dengan  atasnya.

Jika  sudah  klik  Apply  dan  OK.

5.} Ini hasil dari konfigurasi Security AP nya.

6.}  Langkah  selanjutnya  adalah  mengkonfigurasi  AP  mode  nya.

Masuk  ke  menu  wireless  lalu  double  klik  interface  WLAN1  nya.

Mode     :  bridge   (mode AP untuk PTP)

Band     :  5GHz-A (band bisa disesuaikan sesuai kebutuhan)

Channel :  20MHz  (default)

Frequency        :  5200 (bisa disesuaikan sesuai kebutuhan)

SSID     :  isikan nama SSID sesuai kebutuhan.

Radio name      :  isikan sesuai dengan kebutuhan.

Security profiel : profile1  (security AP yang tadi kita buat)

Jika  sudah  selesai,  silahkan  Apply  dan  OK.

7.} Konfigurasi  IP  Address  untuk  wlan1  nya.  Wlan1  ini  adalah  interface yang  nantikan  akan  terhubung  ke  Router  Station.

Masuk ke Menu IP => Address => klik icon (+)

Untuk  IP  Address  WLAN1  di  Router  AP  :  34.34.34.1/24

Jika  sudah  jangan  lupa  di  Apply  lalu  OK.

- Konfigurasi  DHCP  untuk  client  PC

Langkah  berikutnya  adalah  konfigurasi  DHCP  Server  untuk  client  PC  yang terhubung  ke  router  AP  melalui  kabel  utp.

1.} Konfigurasi  IP  Address  untuk  Client  PC  yang  terhubung  ke  router  AP.

Masuk  ke  menu  IP  =>  Address  =>  klik  icon  (+)

Untuk  ether  yang  mengarah  ke  Client  PC  di  router  AP  adalah 40.40.40.1/24

2.} Selanjutnya,  konfigurasi  DHCP  Server  untuk  Client  PC.
Masuk  ke  Menu  IP  =>  DHCP  Server  =>  klik  DHCP  Setup  => Arahkan  ke  ether  yang  mengarah  ke  Client  PC  (ether1)  =>  Next.

3.} Berikutnya  akan  muncul  IP  Network  untuk  Client. Tinggal di NEXT saja.

4.} Dan  selanjutnya  akan  muncul  IP  Gateway  untuk  si  Client.  Tinggal  di NEXT  lagi.

5.} Setelah  itu  akan  muncul  range  IP  yang  akan  diberikan  oleh  DHCP Server  untuk  Client.  Disini  bisa  diatur  berapa  range  IP  yang  dibutuhkan.  Tapi  disini  penulis,  tidak  mengubah  range  nya.  Jadi di NEXT  saja.



6.} Berikutnya  muncul  kolom  untuk  IP  DNS  Server  yang  digunakan.  Jika tidak  punya,  bisa  di  NEXT.

7.} Berikutnya  muncul  konfigurasi  Lease  Time  untuk  IP  DHCP  nya.  Lease time  bisa  dikatakan  sebagai  lamanya  waktu  untuk  peminjaman  IP  dari  DHCP  Server  untuk  Client.  Lease  Time,  bisa  diatur  sesuai  dengan kebutuhan. Namun,  penulis  membiarkannya  default,  yaitu  selama  10 menit.

Selanjutnya  NEXT lagi.

8.} Nah,  ini  adalah  hasil  Konfigurasi  IP  DHCP  Server  untuk  interface ether1.

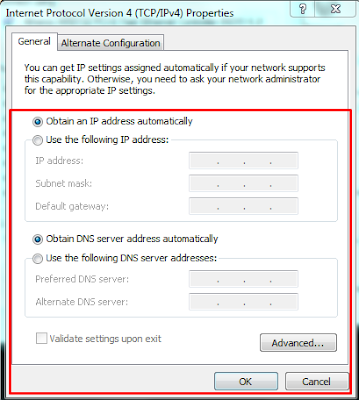

9.} Selanjutnya  masuk  ke  PC  Client.  Masuk  ke  settingan  IP  Address  nya. Pindahkan  ke  Obtain  an  IP  address  automatically.   Lalu  OK.

10.} Nahh  ini  dia,  PC  telah  mendapatkan  IP  Address  dari  DHCP  Server yang  kita  konfigurasi  tadi.

IP  yang  didapat  oleh  Client  PC  adalah  40.40.40.254/24.

Okeyy  proses  konfigurasi  di  router  AP  80%  telah  slesai.  Selanjutnya konfigurasi di  bagian  Router  Station.

KONFIGURASI DI  STATION SIDE ( Router Station )

-Konfigurasi Station

1.} Pertama, Aktifkan interface wirelessnya.
Masuk ke menu Wireless => klik interface wlan1 => klik icon ceklist

2.} Buat  security  wireless  terlebih  dulu.  Penulis  menggunakan pengamanan  jenis  autentikasi  WPA  &  WPA2.

Masuk  ke  menu  Wireless  =>  pilih  menu  Security  Profiles  =>  klik icon (+)

Nama                :   profile1

Mode                 :  dynamic  keys

Tipe autentikasi  :  ceklist  WPA  PSK  &  WPA2 PSK

WPA Pre-shared Key   :  password  harus  sama  dengan  Router  AP.

WPA2 Pre-shared Key :  password  harus  sama  dengan  Router  AP.

Jika  sudah  klik  Apply  dan  OK.

3.}  Langkah  selanjutnya  adalah  mengkonfigurasi  Station  mode  nya.

Masuk  ke  menu  wireless  lalu  double  klik  interface  WLAN1  nya.

Mode     :   station   (mode station untuk PTP)

Band     :   5GHz-A (harus sama dengan Router AP)

Channel :  20MHz  (harus sama dengan Router AP)

Frequency        :  5200 (harus sama dengan Router AP)

SSID     :  Klik "Scan.." untuk mencari SSID Router AP

Radio name      :  isikan  sesuai  dengan  kebutuhan.

Security profiel : profile1  (security profile yang tadi kita buat)

Jika  sudah  selesai,  silahkan  Apply  dan  OK.

4.} Masukkan  interface  wlan1,  lalu  klik  Start.

Selanjutnya klik  SSID  yang  berasal  dari  router  AP.  Lalu  klik  Connect.

5.} Nah,  disini  SSID  dari  router  AP  sudah  masuk,  selanjutnya  Apply  dan OK.

6.} Selanjutnya  pasang  IP  address  untuk  wlan1  nya.
Masuk menu IP => Address => klik icon (+)
IP Address untuk interface wlan1 yang mengarah ke router AP adalah 34.34.34.2/24.

Jika  sudah,  jangan  lupa  di  Apply  dan OK.

7.} Selanjutnya  konfigurasi  IP  Address  untuk  Client  PC  yang  ada  di  router  Station.

Masuk ke menu IP => address => klik icon (+)

Jika sudah, klik Apply dan OK.

Dan pasang IP Address untuk Client PC di router station,

dengan IP address 30.30.30.2/24.

Langkah  selanjutnya  routing  agar  bisa  saling  terhubung  dan  berkomunikasi  satu  sama  lain.  Disini  routing  yang  digunakan  adalah routing  static.

-Konfigurasi Routing Static

Routing  dari  Router  AP  =>  Client  Router  Station

1.} Masuk ke menu IP => Route => klik icon (+)

Dst. Address  : 30.30.30.0/24 (ip network client di router station)

Gateway        : 34.34.34.2 (ip wlan1 router station) sebagai nexthoop.

Jika  sudah  klik  APPLY  dan  OK.

2.} Routing default.

Dst. Address   :  0.0.0.0/24

Gateway         : 34.34.34.2 (ip wlan1 router station) sebagai nexthoop.

Jika  sudah  klik  Apply  dan  OK.

3.} Ini  adalah  tabel  routing  di  router  AP.

Routing  Dari  Router  Client  =>  Client  Router  AP

1.} Masuk  ke  menu  IP  =>  Route  =>  klik  icon  (+)

Jika  sudah  klik  Apply  dan  OK.

Untuk  langkah  Finishing,  coba  lakukan  tes  ping  antar  client  yang  berada di  masing-masing  router.  Dan  cek  di  tabel  Registration,  di  masing - masing router.

Dari ROUTER AP

Nah  ini  adalah  tabel  Registration  dari  Router  AP.  Router  station  telah terhubung ke  router  AP.  Ditandai  seperti  gambar  diatas.

Dan  ini  adalah  hasil  tes  ping  dari  Client  PC  yang  ada  di  Router  AP,  ke Client  PC  yang  ada  di  Router  Station. Hasil  ping  ke  30.30.30.2  Reply  TTL.  Yang  artinya  terhubung  dan  dapat  berkomunikasi  satu  sama lain.


Dari Router Station

Nah  ini  adalah  tabel  Registration  dari  Router  Station.  Router  AP  telah terhubung  ke  router  station.  Ditandai  seperti  gambar  diatas.

Dan  ini  adalah  hasil  tes  ping  dari  Client  PC  yang  ada  di  Router  Station,  ke Client  PC  yang  ada  di  Router  AP.  Hasil  ping  ke  40.40.40.254  Reply  TTL.  Yang  artinya  terhubung  dan  dapat  berkomunikasi  satu  sama lain.

Nahh... mungkin  itu  tentang  konfigurasi  Point  To  Point  menggunakan perangkat  Mikrotik  Routerboard  433AH  beserta  tambahan  Client  PC.

KONFIGURASI  100%  BERHASIL ! ! !

Okee sekiaan yaaa, semoga bermanfaaatt ^^

Read more
